Flow meter merupakan alat ukur yang digunakan untuk mengetahui jumlah atau laju aliran fluida yang melewati suatu sistem perpipaan. Dalam kegiatan industri, flow meter memiliki peran penting untuk mengontrol proses produksi, memantau penggunaan bahan baku, mengukur konsumsi cairan, serta memastikan distribusi fluida berjalan sesuai kebutuhan operasional.
Namun, tidak semua flow meter dapat digunakan untuk setiap jenis fluida. Setiap teknologi pengukuran memiliki prinsip kerja, karakteristik, dan kemampuan yang berbeda. Kesalahan dalam memilih flow meter dapat menyebabkan hasil pengukuran tidak akurat, gangguan operasional, hingga meningkatnya biaya pemeliharaan.
Oleh karena itu, pemilihan jenis flow meter harus mempertimbangkan karakteristik fluida, kapasitas aliran, tekanan, temperatur, ukuran pipa, serta kebutuhan akurasi pengukuran. Dengan memahami faktor tersebut, perusahaan dapat menentukan flow meter yang paling sesuai untuk aplikasi industri.
Mengenal Jenis Flow Meter dan Prinsip Kerjanya
Flow meter memiliki beberapa teknologi pengukuran yang dirancang untuk kebutuhan fluida dan kondisi operasional berbeda. Memahami prinsip kerja setiap jenis flow meter merupakan langkah awal sebelum menentukan perangkat yang akan digunakan.
Beberapa jenis flow meter yang banyak digunakan dalam industri antara lain:

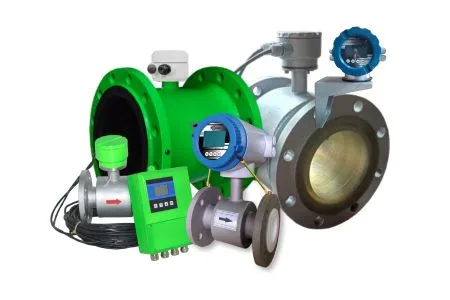

1. Electromagnetic Flow Meter
Electromagnetic flow meter atau mag flow meter digunakan untuk mengukur aliran cairan yang memiliki konduktivitas listrik. Teknologi ini bekerja berdasarkan Hukum Faraday, yaitu menghasilkan tegangan listrik ketika cairan konduktif bergerak melewati medan magnet.
Jenis flow meter ini cocok untuk mengukur air bersih, air limbah, lumpur cair, cairan kimia konduktif, dan cairan proses industri.

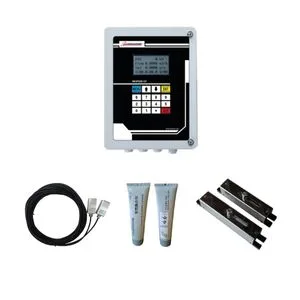

2. Ultrasonic Flow Meter
Ultrasonic flow meter menggunakan gelombang ultrasonik untuk mengukur kecepatan aliran fluida. Salah satu jenisnya adalah clamp-on ultrasonic flow meter yang dipasang pada bagian luar pipa tanpa harus memotong atau menghentikan aliran.
Flow meter ini cocok untuk pengukuran air, air pendingin, dan berbagai cairan yang sesuai dengan metode serta spesifikasi sensor. Teknologi clamp-on juga menjadi pilihan untuk instalasi yang membutuhkan pengukuran tanpa kontak langsung dengan fluida.

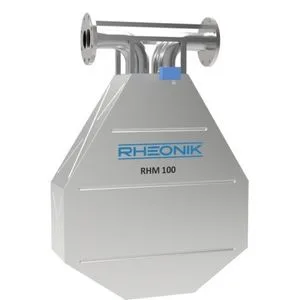

3. Coriolis Mass Flow Meter
Coriolis flow meter digunakan untuk mengukur laju aliran massa secara langsung berdasarkan prinsip efek Coriolis. Selain mass flow, teknologi ini umumnya dapat mengukur densitas dan temperatur fluida.
Jenis flow meter ini banyak digunakan untuk pengukuran solar, minyak, CPO (Crude Palm Oil), bahan kimia, dan berbagai cairan industri. Coriolis sangat sesuai untuk aplikasi yang membutuhkan pengukuran massa dengan akurasi tinggi.

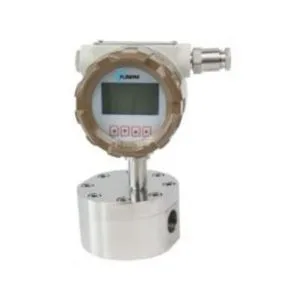

4. Positive Displacement Flow Meter
Positive displacement flow meter bekerja dengan membagi fluida menjadi volume tertentu di dalam ruang pengukuran, kemudian menghitung jumlah perpindahan volume tersebut.
Teknologi ini banyak digunakan untuk mengukur solar, bensin, oli pelumas, minyak hidrolik, dan cairan dengan viskositas tertentu. Pemilihan perangkat perlu memperhatikan karakteristik fluida dan batas spesifikasi mekanisnya.

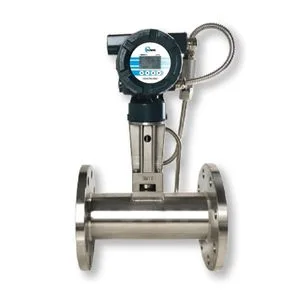

5. Vortex Flow Meter
Vortex flow meter menggunakan prinsip pelepasan pusaran atau vortex yang terbentuk ketika fluida melewati suatu penghalang di dalam flow meter.
Jenis ini banyak digunakan untuk mengukur aliran uap, gas, dan cairan tertentu. Vortex flow meter sering diaplikasikan pada sistem boiler, distribusi steam, dan proses industri yang membutuhkan pengukuran aliran fluida tersebut.
Faktor yang Harus Diperhatikan dalam Memilih Flow Meter
Memilih flow meter tidak cukup hanya berdasarkan harga atau ukuran pipa. Terdapat beberapa faktor teknis yang harus diperhatikan agar perangkat dapat bekerja sesuai kebutuhan pengukuran.
1. Jenis dan Karakteristik Fluida
Jenis fluida merupakan faktor utama dalam menentukan teknologi flow meter. Setiap alat memiliki batas penggunaan yang berbeda.
Contohnya, electromagnetic flow meter cocok untuk air dan cairan konduktif, sedangkan Coriolis dapat digunakan untuk mengukur solar, oli, CPO, dan berbagai cairan lainnya sesuai spesifikasi. Untuk gas dan steam, vortex atau teknologi pengukuran lain yang sesuai dapat dipertimbangkan.
Selain jenis fluida, perhatikan juga viskositas, densitas, konduktivitas, kandungan partikel, serta kemungkinan adanya gelembung udara.
2. Kapasitas dan Kecepatan Aliran (Flow Rate)
Setiap flow meter memiliki rentang pengukuran minimum dan maksimum. Kapasitas tersebut harus disesuaikan dengan kebutuhan aliran aktual dalam sistem perpipaan.
Misalnya, flow meter yang digunakan untuk mengukur aliran solar pada proses transfer bahan bakar harus memiliki rentang pengukuran yang sesuai dengan kapasitas pompa dan kebutuhan distribusi.
Pemilihan rentang flow rate yang tepat membantu menjaga hasil pengukuran tetap berada dalam area kerja yang direkomendasikan.
3. Tekanan dan Temperatur Operasional
Tekanan dan temperatur fluida dapat memengaruhi kemampuan kerja flow meter. Pada industri yang menggunakan steam, minyak panas, atau cairan kimia, perangkat harus memiliki spesifikasi tekanan dan temperatur yang sesuai.
Kesalahan dalam menentukan batas operasional dapat menyebabkan kerusakan komponen dan mengganggu proses pengukuran.
4. Ukuran dan Material Pipa
Diameter pipa harus disesuaikan dengan ukuran koneksi flow meter. Selain itu, material pipa juga perlu diperhatikan, terutama ketika menggunakan clamp-on ultrasonic flow meter.
Jenis material seperti carbon steel, stainless steel, PVC, dan HDPE memiliki karakteristik berbeda dalam proses pemasangan sensor ultrasonic.
Untuk electromagnetic dan Coriolis, pemilihan material bagian yang bersentuhan dengan fluida juga perlu mempertimbangkan kompatibilitas terhadap cairan yang diukur.
5. Tingkat Akurasi Pengukuran
Kebutuhan akurasi berbeda pada setiap aplikasi industri. Pengukuran untuk monitoring penggunaan air memiliki kebutuhan yang berbeda dengan pengukuran bahan bakar, transaksi fluida, atau proses pencampuran bahan baku.
Untuk aplikasi yang membutuhkan pengukuran massa dengan tingkat akurasi tinggi, Coriolis flow meter dapat menjadi pilihan. Sementara itu, electromagnetic dan ultrasonic dapat dipertimbangkan untuk berbagai kebutuhan pengukuran cairan sesuai spesifikasi perangkat.
Rekomendasi Flow Meter Berdasarkan Jenis Fluida
Agar lebih mudah menentukan teknologi yang sesuai, berikut gambaran pemilihan flow meter berdasarkan jenis fluida yang umum ditemukan di industri.
Jenis Fluida | Rekomendasi Flow Meter |
|---|---|
Air bersih | Electromagnetic / Ultrasonic |
Air limbah | Electromagnetic |
Lumpur cair (sludge) | Electromagnetic khusus sludge |
Solar dan bensin | Coriolis / Positive Displacement |
Oli dan pelumas | Positive Displacement / Coriolis |
CPO dan minyak sawit | Coriolis |
Steam | Vortex |
Gas industri | Vortex atau teknologi gas khusus |
Cairan kimia | Electromagnetic / Coriolis |
Rekomendasi tersebut merupakan panduan awal. Pemilihan akhir harus mempertimbangkan karakteristik fluida, rentang pengukuran, kondisi operasional, serta spesifikasi masing-masing flow meter.
Kesalahan yang Sering Terjadi Saat Memilih Flow Meter
Beberapa kesalahan dalam pemilihan flow meter dapat menyebabkan gangguan pada sistem pengukuran. Salah satunya adalah menggunakan alat yang tidak sesuai dengan karakteristik fluida.
Contohnya, electromagnetic flow meter tidak dapat digunakan untuk mengukur solar atau oli nonkonduktif. Sebaliknya, penggunaan flow meter yang tidak dirancang untuk fluida dengan viskositas tinggi juga dapat menyebabkan hasil pengukuran tidak sesuai harapan.
Kesalahan lainnya adalah mengabaikan rentang flow rate, tekanan, temperatur, material sensor, serta kondisi pemasangan. Selain itu, pemasangan flow meter tanpa memperhatikan kebutuhan straight pipe pada jenis perangkat tertentu dapat memengaruhi kestabilan hasil pengukuran.
Oleh karena itu, proses pemilihan dan instalasi harus dilakukan berdasarkan data teknis serta kondisi aktual sistem perpipaan.
Kesimpulan
Menentukan jenis flow meter yang tepat untuk industri membutuhkan pemahaman mengenai karakteristik fluida, kapasitas aliran, tekanan, temperatur, ukuran pipa, dan kebutuhan akurasi pengukuran.
Electromagnetic flow meter cocok untuk air dan cairan konduktif, ultrasonic flow meter dapat digunakan untuk pengukuran tanpa kontak langsung dengan fluida, Coriolis sesuai untuk pengukuran massa, positive displacement banyak digunakan untuk bahan bakar dan oli, sedangkan vortex dapat menjadi pilihan untuk steam dan aplikasi gas atau cairan tertentu.
Dengan memilih teknologi flow meter yang sesuai, perusahaan dapat meningkatkan keandalan pengukuran, mengoptimalkan proses produksi, dan mendukung sistem monitoring industri yang lebih efektif.
