Dalam berbagai kegiatan industri, pengukuran aliran fluida tidak selalu melibatkan cairan bersih seperti air. Banyak proses produksi menggunakan fluida yang mengandung lumpur, pasir, partikel padat, maupun material tersuspensi lainnya. Kondisi ini membutuhkan teknologi pengukuran yang mampu bekerja pada fluida dengan karakteristik tersebut tanpa mudah mengalami penyumbatan atau gangguan pengukuran.

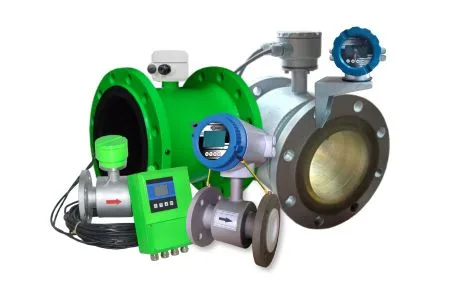

Salah satu solusi yang banyak digunakan adalah Electromagnetic Flow Meter. Alat ini dirancang untuk mengukur kecepatan dan debit aliran cairan yang memiliki konduktivitas listrik, termasuk air limbah, lumpur industri, dan slurry tertentu.
Electromagnetic flow meter menjadi pilihan yang sesuai karena menggunakan prinsip induksi elektromagnetik dan tidak memiliki bagian mekanis bergerak di dalam jalur aliran. Dengan karakteristik tersebut, alat ini dapat digunakan pada berbagai aplikasi pengukuran lumpur di industri pertambangan, pengolahan air limbah, industri semen, hingga instalasi pengolahan limbah cair.
Apa Itu Electromagnetic Flow Meter untuk Aliran Lumpur?
Electromagnetic flow meter merupakan alat ukur aliran fluida yang bekerja berdasarkan Hukum Faraday tentang induksi elektromagnetik. Teknologi ini memanfaatkan medan magnet untuk mendeteksi kecepatan aliran cairan yang melewati bagian dalam pipa pengukuran.
Pada aplikasi pengukuran lumpur, electromagnetic flow meter digunakan untuk mengukur campuran cairan dan partikel padat yang tersuspensi di dalamnya. Selama cairan pembawa memiliki konduktivitas listrik yang mencukupi, alat ini dapat memberikan hasil pengukuran debit secara stabil.
Berbeda dengan flow meter mekanis yang menggunakan komponen bergerak, electromagnetic flow meter tidak memiliki rotor atau turbin di dalam jalur aliran. Hal ini mengurangi risiko gangguan akibat partikel padat yang terbawa bersama fluida.
Oleh karena itu, electromagnetic flow meter banyak dipertimbangkan untuk pengukuran lumpur, wastewater, dan slurry pada sistem perpipaan industri.
Prinsip Kerja Electromagnetic Flow Meter pada Fluida Berlumpur
Cara kerja electromagnetic flow meter didasarkan pada Hukum Faraday. Ketika fluida konduktif melewati medan magnet yang dihasilkan oleh kumparan di dalam flow meter, akan terbentuk tegangan listrik yang sebanding dengan kecepatan aliran fluida.
Tegangan tersebut kemudian ditangkap oleh elektroda dan diproses oleh transmitter menjadi informasi kecepatan aliran serta debit fluida.
Pada pengukuran lumpur, partikel padat yang terbawa di dalam cairan tidak menjadi penghalang mekanis karena tidak terdapat komponen bergerak yang harus dilewati fluida. Namun, karakteristik lumpur tetap harus diperhatikan agar tidak terjadi pengendapan berlebihan di dalam pipa pengukuran.
Hasil pengukuran dapat ditampilkan dalam berbagai satuan, seperti liter per menit, meter kubik per jam, maupun satuan debit lainnya sesuai konfigurasi perangkat.
Keunggulan Electromagnetic Flow Meter untuk Mengukur Lumpur
Penggunaan electromagnetic flow meter pada fluida yang mengandung lumpur memberikan sejumlah keuntungan untuk mendukung proses industri.
1. Tidak Memiliki Bagian Bergerak
Salah satu keunggulan utama electromagnetic flow meter adalah tidak menggunakan komponen mekanis bergerak di dalam jalur aliran. Hal ini membuatnya lebih sesuai untuk mengukur fluida yang membawa partikel padat, karena tidak terdapat rotor atau turbin yang berisiko terganggu oleh material tersebut.
2. Cocok untuk Fluida yang Mengandung Partikel Padat
Electromagnetic flow meter dapat digunakan untuk mengukur berbagai jenis cairan konduktif yang mengandung lumpur, pasir halus, dan material tersuspensi. Kemampuan ini membuatnya banyak digunakan pada sistem pengolahan air limbah dan slurry industri.
3. Hambatan Aliran Rendah
Karena tidak memiliki komponen penghalang di dalam jalur pengukuran, electromagnetic flow meter memiliki hambatan aliran yang sangat rendah. Karakteristik ini membantu menjaga kelancaran perpindahan fluida melalui sistem perpipaan.
4. Pengukuran Debit yang Stabil
Dengan pemilihan spesifikasi dan pemasangan yang tepat, electromagnetic flow meter mampu memberikan hasil pengukuran debit yang stabil. Informasi tersebut dapat digunakan untuk memantau aliran lumpur, mengontrol pompa, dan mengevaluasi kinerja proses produksi.
5. Pilihan Material yang Beragam
Electromagnetic flow meter tersedia dengan berbagai pilihan material liner dan elektroda. Pemilihan material dapat disesuaikan dengan karakteristik lumpur, termasuk tingkat abrasivitas dan sifat korosif fluida.
Pemilihan Material Electromagnetic Flow Meter untuk Lumpur
Dalam aplikasi pengukuran lumpur, pemilihan material merupakan salah satu faktor penting. Hal ini karena partikel padat dapat menimbulkan gesekan pada permukaan internal flow meter, terutama ketika fluida memiliki kandungan pasir atau mineral abrasif.
Beberapa material yang perlu diperhatikan antara lain:
PTFE (Teflon): Memiliki ketahanan kimia yang baik dan dapat digunakan untuk berbagai jenis cairan industri sesuai batas temperatur dan tekanan.
Rubber Liner: Sering digunakan pada aplikasi air limbah dan slurry tertentu karena memiliki sifat fleksibel serta ketahanan terhadap abrasi yang sesuai dengan spesifikasi materialnya.
Polyurethane Liner: Dapat menjadi pilihan untuk aplikasi dengan partikel abrasif karena memiliki ketahanan aus yang baik pada kondisi tertentu.
Stainless Steel Electrode: Digunakan untuk berbagai aplikasi cairan industri dengan mempertimbangkan kompatibilitas kimianya.
Hastelloy Electrode: Dapat dipertimbangkan untuk fluida yang memiliki karakteristik korosif tertentu.
Pemilihan material harus disesuaikan dengan komposisi lumpur, ukuran partikel, konsentrasi padatan, temperatur, serta tingkat korosivitas fluida.
Aplikasi Electromagnetic Flow Meter pada Industri
Electromagnetic flow meter memiliki berbagai aplikasi untuk mengukur aliran fluida yang mengandung lumpur.
Industri Pengolahan Air Limbah (IPAL)
Pada instalasi pengolahan air limbah, electromagnetic flow meter digunakan untuk memantau aliran lumpur hasil proses pengolahan. Pengukuran debit membantu operator mengontrol pemindahan lumpur dari satu unit pengolahan menuju unit berikutnya.
Industri Pertambangan
Dalam industri pertambangan, campuran air dan material mineral sering dialirkan melalui jaringan perpipaan. Electromagnetic flow meter dapat digunakan untuk mengukur debit slurry konduktif sehingga proses pemindahan material dapat dipantau dengan lebih baik.
Industri Semen
Pada proses industri semen tertentu, terdapat aliran cairan yang membawa material tersuspensi. Electromagnetic flow meter dapat digunakan apabila karakteristik fluida dan kondisi operasional sesuai dengan persyaratan pengukuran.
Industri Pengolahan Air
Electromagnetic flow meter juga digunakan pada sistem pengolahan air yang melibatkan lumpur, endapan, dan partikel tersuspensi. Data aliran membantu menjaga kestabilan proses pengolahan dan distribusi fluida.
Faktor Penting dalam Instalasi Electromagnetic Flow Meter
Agar electromagnetic flow meter dapat bekerja secara optimal, pemasangannya harus memperhatikan beberapa kondisi teknis.
Pertama, pastikan pipa pengukuran selalu terisi penuh oleh fluida. Kondisi pipa yang tidak penuh dapat menyebabkan hasil pengukuran menjadi tidak akurat.
Kedua, perhatikan kecepatan aliran agar partikel lumpur tidak mudah mengendap di bagian bawah pipa. Pengendapan dapat mengganggu proses pengukuran dan meningkatkan risiko penumpukan material.
Ketiga, perhatikan panjang pipa lurus sebelum dan sesudah flow meter sesuai rekomendasi produsen. Hal ini membantu menjaga profil aliran tetap sesuai dengan kebutuhan pengukuran.
Keempat, pastikan sistem grounding dan instalasi listrik dilakukan dengan benar agar sinyal pengukuran tidak terganggu.
Rekomendasi Electromagnetic Flow Meter untuk Aliran Lumpur
Untuk industri yang membutuhkan pengukuran fluida mengandung lumpur, Electromagnetic Flow Meter merupakan salah satu pilihan yang direkomendasikan, khususnya untuk lumpur berbasis air yang memiliki konduktivitas listrik memadai.
Teknologi ini menawarkan pengukuran tanpa bagian bergerak, hambatan aliran rendah, serta pilihan material liner dan elektroda yang dapat disesuaikan dengan karakteristik fluida.
Namun, untuk aplikasi lumpur dengan kandungan pasir, mineral, atau partikel abrasif tinggi, pemilihan material harus dilakukan secara lebih teliti. Selain itu, konsentrasi padatan, ukuran partikel, kecepatan aliran, dan potensi pengendapan perlu menjadi pertimbangan sebelum menentukan spesifikasi alat.
Dengan menggunakan electromagnetic flow meter yang sesuai, perusahaan dapat memantau debit lumpur secara lebih efektif, meningkatkan kontrol proses, serta mendukung keandalan operasional sistem perpipaan industri.
