Pengukuran aliran fluida merupakan bagian penting dalam berbagai proses industri, terutama pada kegiatan produksi, pemindahan bahan baku, pengisian tangki, dan distribusi produk. Untuk mendapatkan hasil pengukuran yang akurat, perusahaan membutuhkan teknologi flow meter yang mampu mengetahui jumlah fluida yang dialirkan secara tepat. Salah satu teknologi yang banyak digunakan untuk kebutuhan tersebut adalah Coriolis Mass Flow Meter.
Coriolis Mass Flow Meter merupakan alat ukur yang digunakan untuk mengukur laju aliran massa (mass flow rate) secara langsung berdasarkan prinsip gaya Coriolis. Teknologi ini bekerja dengan memanfaatkan getaran pada measuring tube yang dialiri fluida. Ketika fluida bergerak melewati tabung yang bergetar, akan terjadi perubahan gerakan atau pergeseran fase yang dideteksi oleh sensor.
Berbeda dengan flow meter volumetrik yang mengukur volume fluida, Coriolis Mass Flow Meter mengukur massa secara langsung. Selain itu, perangkat ini juga dapat memberikan informasi densitas dan temperatur pada konfigurasi tertentu. Kemampuan tersebut membuat Coriolis Flow Meter banyak digunakan dalam industri minyak dan gas, petrokimia, makanan dan minuman, farmasi, serta manufaktur.
Apa Itu Coriolis Mass Flow Meter?

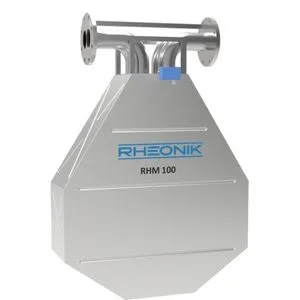

Coriolis Mass Flow Meter adalah instrumen pengukuran yang menggunakan prinsip gaya Coriolis untuk menentukan massa fluida yang melewati tabung pengukuran.
Di dalam perangkat terdapat measuring tube yang dirancang untuk bergetar pada frekuensi tertentu menggunakan komponen penggerak atau driver. Ketika cairan atau gas mengalir melalui tabung tersebut, interaksi antara gerakan fluida dan getaran tabung menghasilkan gaya Coriolis.
Gaya tersebut menyebabkan perubahan gerakan tabung yang dapat dideteksi oleh sensor. Selanjutnya, sinyal dari sensor diproses oleh transmitter untuk menghasilkan informasi laju aliran massa.
Teknologi ini dapat digunakan untuk mengukur berbagai jenis fluida, seperti minyak, bahan bakar, bahan kimia, cairan makanan, dan gas tertentu sesuai kemampuan serta spesifikasi perangkat.
Bagaimana Prinsip Kerja Coriolis Mass Flow Meter?

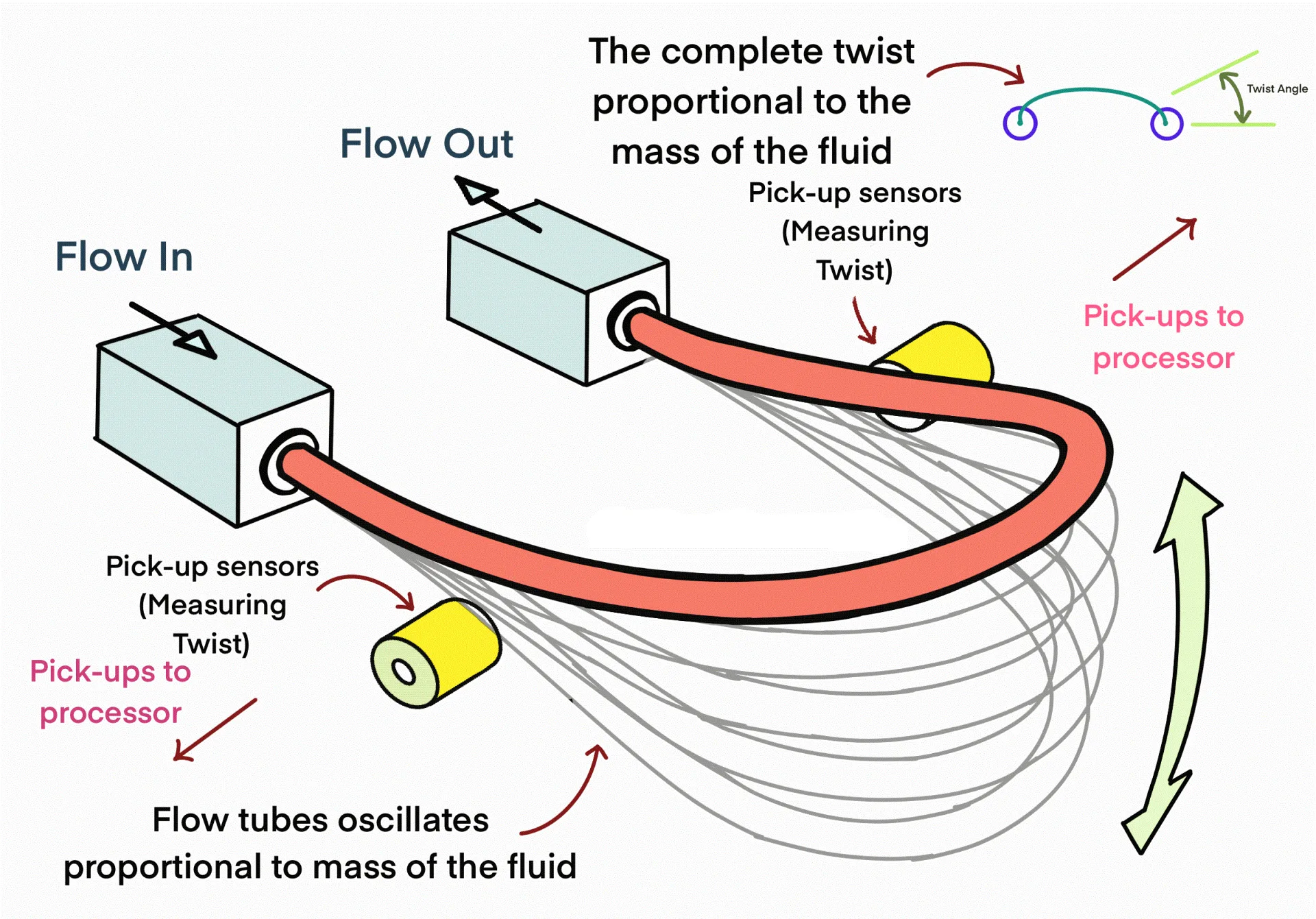

Prinsip kerja Coriolis Mass Flow Meter didasarkan pada gaya Coriolis yang muncul ketika massa fluida bergerak melalui measuring tube yang mengalami getaran.
Proses pengukurannya berlangsung melalui beberapa tahapan.
1. Measuring Tube Mengalami Getaran
Di dalam Coriolis Flow Meter terdapat tabung pengukuran yang digerakkan oleh driver agar bergetar secara terus-menerus pada frekuensi resonansinya.
Getaran ini menjadi dasar proses pengukuran. Ketika belum terdapat aliran fluida, pola getaran tabung mengikuti gerakan normal yang telah ditentukan oleh desain perangkat.
2. Fluida Mengalir Melalui Measuring Tube
Ketika cairan atau gas mulai mengalir melewati measuring tube, massa fluida bergerak mengikuti jalur tabung yang sedang bergetar.

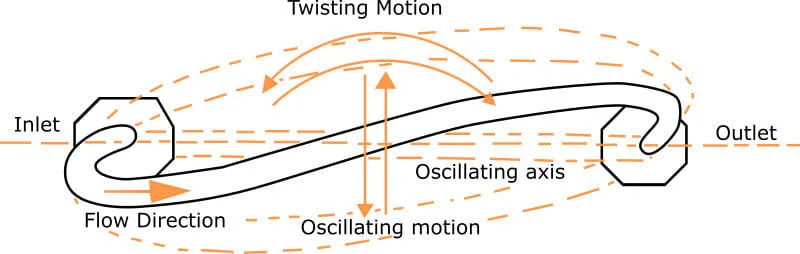

Kombinasi antara gerakan fluida dan getaran tabung menghasilkan gaya Coriolis. Gaya ini menyebabkan tabung mengalami perubahan gerakan atau puntiran kecil pada bagian tertentu.
3. Terjadi Pergeseran Fase atau Phase Shift
Akibat gaya Coriolis, gerakan pada bagian inlet dan outlet measuring tube mengalami perbedaan waktu atau fase.
Perbedaan tersebut dikenal sebagai phase shift. Semakin besar laju aliran massa, semakin besar pula perubahan fase yang terdeteksi dalam rentang kerja pengukuran perangkat.
4. Sensor Mendeteksi Perubahan Gerakan
Sensor yang dipasang pada bagian tertentu dari measuring tube bertugas mendeteksi perubahan gerakan tersebut.
Sensor kemudian mengirimkan sinyal listrik menuju transmitter untuk diproses menjadi data pengukuran.
5. Transmitter Menghasilkan Data Pengukuran
Transmitter mengolah sinyal dari sensor menjadi informasi mass flow rate. Hasil pengukuran dapat ditampilkan melalui display dalam satuan seperti kg/jam, kg/menit, atau ton/jam.
Secara sederhana, hubungan pengukurannya dapat dijelaskan sebagai berikut:
Semakin besar aliran massa, semakin besar perubahan fase yang terdeteksi.
Perubahan fase diproses oleh transmitter untuk menentukan laju aliran massa.
Frekuensi resonansi tabung dapat digunakan untuk menentukan densitas fluida.
Sensor temperatur dapat digunakan untuk memantau temperatur dan mengompensasi pengaruh perubahan suhu pada karakteristik tabung.
Komponen Utama Coriolis Mass Flow Meter
Terdapat beberapa komponen utama yang mendukung proses pengukuran pada Coriolis Mass Flow Meter.
Measuring Tube: Tabung tempat fluida mengalir sekaligus menjadi bagian utama dalam proses pengukuran.
Driver: Komponen yang menghasilkan getaran pada measuring tube.
Sensor: Mendeteksi perubahan gerakan dan pergeseran fase akibat gaya Coriolis.
Temperature Sensor: Mengukur temperatur tabung untuk kompensasi dan pemantauan suhu fluida pada konfigurasi tertentu.
Transmitter: Mengolah sinyal sensor menjadi informasi mass flow rate, densitas, dan parameter lainnya.
Housing: Melindungi komponen internal perangkat dari kondisi lingkungan operasional.
Keunggulan Coriolis Mass Flow Meter untuk Industri
Coriolis Mass Flow Meter memiliki beberapa keunggulan yang membuatnya menjadi pilihan untuk kebutuhan pengukuran dengan tingkat ketelitian tinggi.
Pengukuran Massa Secara Langsung
Keunggulan utamanya adalah kemampuan mengukur massa fluida secara langsung. Perusahaan dapat mengetahui jumlah massa material yang dialirkan tanpa harus mengubah hasil pengukuran volume menggunakan nilai densitas terpisah.
Akurasi Pengukuran Tinggi
Coriolis Flow Meter tersedia dalam berbagai pilihan spesifikasi dengan tingkat akurasi tinggi. Beberapa model dapat menawarkan akurasi pengukuran massa hingga ±0,1% dari nilai aliran, bergantung pada model, konfigurasi, kalibrasi, dan kondisi operasional.
Pengukuran Densitas
Perubahan frekuensi resonansi measuring tube dapat digunakan untuk menentukan densitas fluida. Informasi ini bermanfaat untuk memantau karakteristik bahan baku dan kualitas produk selama proses produksi.
Tidak Menggunakan Rotor atau Turbin
Coriolis Flow Meter tidak membutuhkan rotor atau turbin sebagai elemen pengukuran. Hal ini membantu mengurangi kebutuhan perawatan terhadap komponen mekanis bergerak.
Dapat Digunakan untuk Berbagai Fluida
Teknologi Coriolis dapat digunakan untuk mengukur cairan maupun gas. Pemilihan model harus mempertimbangkan karakteristik fluida, kapasitas aliran, tekanan, temperatur, dan batas operasional perangkat.
Aplikasi Coriolis Mass Flow Meter di Berbagai Industri
Coriolis Mass Flow Meter memiliki berbagai aplikasi dalam kegiatan operasional industri.
Pada industri minyak dan gas, perangkat ini digunakan untuk mengukur aliran crude oil, diesel, fuel oil, dan berbagai produk hidrokarbon lainnya. Pengukuran massa membantu perusahaan mengetahui jumlah minyak yang dipindahkan selama proses transfer dan distribusi.
Pada industri kelapa sawit, Coriolis Flow Meter dapat digunakan untuk mengukur aliran Crude Palm Oil (CPO) dari proses produksi menuju tangki penyimpanan. Pengukuran massa dan informasi densitas membantu meningkatkan pengawasan hasil produksi.
Pada industri makanan dan minuman, perangkat ini digunakan untuk mengukur bahan cair seperti sirup, minyak nabati, dan bahan baku cair lainnya.
Sementara itu, pada industri kimia dan petrokimia, Coriolis Flow Meter membantu mengontrol jumlah bahan kimia yang dialirkan dalam proses pencampuran, dosing, dan produksi.
Faktor yang Perlu Diperhatikan dalam Pemilihan Coriolis Flow Meter
Untuk mendapatkan hasil pengukuran yang optimal, pemilihan Coriolis Flow Meter harus disesuaikan dengan kebutuhan aplikasi.
Beberapa faktor yang perlu diperhatikan meliputi jenis fluida, rentang flow rate, viskositas, densitas, tekanan, dan temperatur operasional. Selain itu, ukuran measuring tube, material konstruksi, serta kebutuhan akurasi juga harus diperhitungkan.
Kondisi instalasi seperti getaran dari mesin atau pompa di sekitar perangkat perlu diperhatikan agar tidak mengganggu kestabilan pengukuran.
Pemilihan ukuran flow meter yang tepat juga penting karena kapasitas aliran yang terlalu rendah atau terlalu tinggi dapat memengaruhi performa perangkat.
Kesimpulan
Prinsip kerja Coriolis Mass Flow Meter menggunakan gaya Coriolis yang muncul ketika fluida mengalir melalui measuring tube yang bergetar. Gaya tersebut menyebabkan perubahan gerakan dan pergeseran fase yang dideteksi oleh sensor, kemudian diolah oleh transmitter menjadi informasi laju aliran massa.
Dengan kemampuan mengukur massa secara langsung, menyediakan informasi densitas, serta menawarkan akurasi tinggi pada model tertentu, Coriolis Mass Flow Meter menjadi salah satu solusi pengukuran yang penting bagi industri minyak dan gas, kelapa sawit, kimia, makanan dan minuman, serta manufaktur.
Pemilihan spesifikasi yang sesuai dengan karakteristik fluida dan kondisi operasional akan membantu menghasilkan pengukuran yang lebih akurat, meningkatkan kontrol proses, dan mendukung efisiensi kegiatan industri.
