Pengukuran aliran fluida merupakan bagian penting dalam proses operasional industri. Berbagai jenis cairan seperti air, bahan kimia, air limbah, lumpur, dan cairan produksi membutuhkan sistem pengukuran yang mampu memberikan data aliran secara akurat dan stabil. Salah satu teknologi yang banyak digunakan untuk kebutuhan tersebut adalah Electromagnetic Flow Meter.
Electromagnetic Flow Meter merupakan alat ukur yang bekerja berdasarkan prinsip induksi elektromagnetik sesuai Hukum Faraday. Teknologi ini memanfaatkan medan magnet untuk mendeteksi kecepatan aliran cairan yang memiliki konduktivitas listrik. Tegangan listrik yang dihasilkan ketika cairan melewati medan magnet kemudian diproses menjadi informasi laju aliran atau flow rate.
Keunggulan utama electromagnetic flow meter adalah tidak memiliki komponen mekanis bergerak di dalam jalur pengukuran. Hal ini membuatnya cocok untuk berbagai aplikasi industri, termasuk pengukuran air bersih, wastewater, sludge, dan cairan kimia tertentu.
Apa Itu Electromagnetic Flow Meter?
Electromagnetic Flow Meter atau sering disebut magnetic flow meter adalah instrumen yang digunakan untuk mengukur kecepatan dan debit aliran cairan konduktif menggunakan prinsip elektromagnetik.

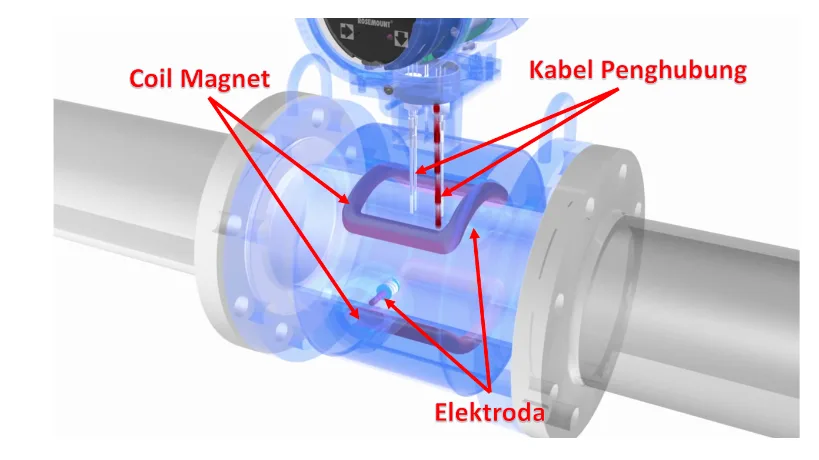

Alat ini memiliki beberapa komponen utama, yaitu measuring tube, magnetic coil, elektroda, liner, dan transmitter. Kumparan magnet menghasilkan medan magnet di dalam pipa pengukuran, sedangkan elektroda berfungsi mendeteksi tegangan listrik yang terbentuk ketika cairan mengalir melewati medan tersebut.
Berbeda dengan flow meter mekanis, electromagnetic flow meter tidak menggunakan rotor, turbin, atau komponen bergerak lainnya. Karena itu, alat ini tidak menimbulkan hambatan mekanis yang berarti terhadap aliran fluida.
Namun, teknologi ini hanya dapat digunakan untuk cairan yang memiliki konduktivitas listrik memadai. Gas, uap, dan minyak nonkonduktif pada umumnya tidak dapat diukur menggunakan electromagnetic flow meter standar.
Bagaimana Prinsip Kerja Electromagnetic Flow Meter?
Prinsip kerja electromagnetic flow meter menggunakan Hukum Faraday tentang induksi elektromagnetik. Hukum ini menjelaskan bahwa ketika konduktor bergerak melewati medan magnet, akan terbentuk tegangan listrik yang besarnya dipengaruhi oleh kecepatan gerakan konduktor tersebut.
Dalam electromagnetic flow meter, cairan konduktif bertindak sebagai konduktor yang bergerak melewati medan magnet.
Proses pengukurannya berlangsung melalui beberapa tahapan.
1. Pembentukan Medan Magnet
Di dalam electromagnetic flow meter terdapat kumparan atau magnetic coil yang menghasilkan medan magnet pada bagian dalam pipa pengukuran.
Medan magnet ini diarahkan melintasi jalur aliran cairan sehingga fluida yang melewatinya dapat menghasilkan tegangan induksi.
2. Cairan Mengalir Melewati Medan Magnet
Ketika cairan konduktif mengalir melalui pipa pengukuran, cairan tersebut bergerak melewati medan magnet yang telah dibentuk oleh kumparan.
Pergerakan cairan ini menyebabkan terjadinya induksi elektromagnetik. Semakin tinggi kecepatan aliran, semakin besar tegangan listrik yang dihasilkan.
3. Elektroda Mendeteksi Tegangan
Electromagnetic flow meter dilengkapi elektroda yang dipasang pada bagian dalam measuring tube.
Elektroda berfungsi menangkap tegangan listrik yang terbentuk akibat pergerakan cairan melewati medan magnet.
Tegangan tersebut kemudian dikirimkan sebagai sinyal pengukuran menuju transmitter.
4. Transmitter Mengolah Sinyal
Transmitter menerima dan mengolah sinyal listrik dari elektroda menjadi informasi kecepatan aliran dan debit fluida.
Secara matematis, prinsip pengukurannya dapat dijelaskan melalui persamaan Hukum Faraday:
E = B × D × V
Keterangan:
E = Tegangan induksi yang dihasilkan (Volt)
B = Kuat medan magnet (Tesla)
D = Diameter internal pipa pengukuran (Meter)
V = Kecepatan aliran fluida (m/s)
Berdasarkan persamaan tersebut, kecepatan aliran dapat diketahui dari tegangan induksi yang terukur apabila parameter medan magnet dan diameter pengukuran diketahui.
Selanjutnya, debit volumetrik dihitung menggunakan persamaan:
Q = A × V
Keterangan:
Q = Debit aliran (m³/s)
A = Luas penampang pipa (m²)
V = Kecepatan aliran (m/s)
Hasil pengukuran dapat ditampilkan pada display transmitter dalam berbagai satuan, seperti liter per menit, meter kubik per jam, atau satuan debit lainnya.

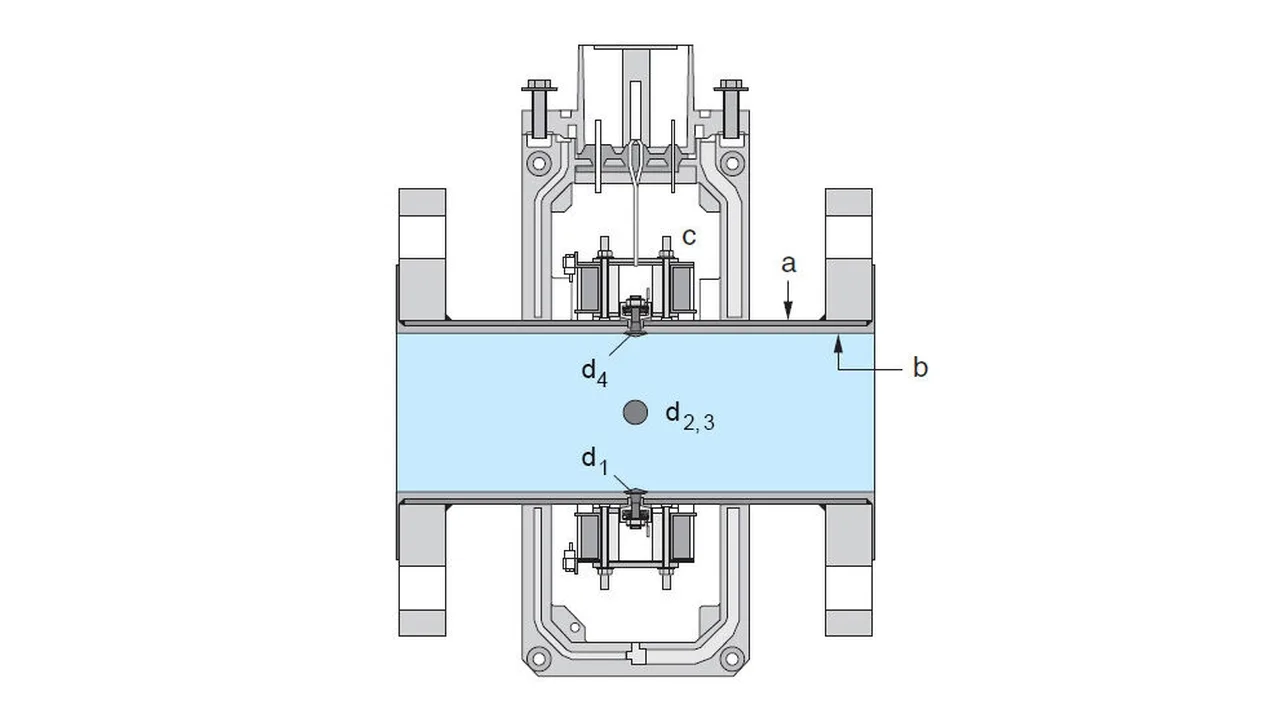

Komponen Utama Electromagnetic Flow Meter
Setiap bagian electromagnetic flow meter memiliki fungsi yang mendukung proses pengukuran.
Magnetic Coil
Magnetic coil berfungsi menghasilkan medan magnet yang dibutuhkan untuk proses induksi elektromagnetik.
Measuring Tube
Measuring tube merupakan bagian tempat cairan mengalir dan proses pengukuran berlangsung.
Electrode
Elektroda berfungsi mendeteksi tegangan induksi yang dihasilkan ketika cairan konduktif melewati medan magnet.
Liner
Liner merupakan lapisan pelindung pada bagian dalam pipa pengukuran yang berfungsi mengisolasi fluida dari badan logam flow meter. Materialnya dapat berupa PTFE, rubber, atau material lainnya sesuai karakteristik cairan.
Transmitter
Transmitter mengolah sinyal dari elektroda menjadi informasi flow rate dan total flow, serta menyediakan output untuk sistem monitoring sesuai spesifikasi perangkat.
Keunggulan Electromagnetic Flow Meter untuk Industri
Electromagnetic flow meter memiliki beberapa keunggulan yang membuatnya banyak digunakan dalam berbagai proses industri.
Tidak memiliki bagian bergerak. Tidak adanya rotor atau turbin membantu mengurangi risiko keausan mekanis dan kebutuhan perawatan akibat komponen bergerak.
Hambatan aliran rendah. Desain jalur pengukuran yang relatif tidak menghalangi aliran membantu menjaga kelancaran perpindahan fluida.
Cocok untuk cairan berlumpur. Teknologi ini dapat digunakan untuk mengukur air limbah, sludge, dan slurry konduktif tertentu tanpa menggunakan komponen mekanis yang mudah terganggu oleh partikel padat.
Pengukuran stabil. Dengan pemilihan spesifikasi dan instalasi yang tepat, electromagnetic flow meter dapat memberikan hasil pengukuran yang konsisten.
Mendukung otomatisasi industri. Beberapa perangkat menyediakan output 4–20 mA, pulse, Modbus, dan protokol komunikasi lainnya untuk integrasi dengan PLC, HMI, maupun SCADA.
Aplikasi Electromagnetic Flow Meter di Berbagai Industri
Electromagnetic flow meter digunakan pada berbagai sektor industri yang membutuhkan pengukuran cairan konduktif.
Pada industri pengolahan air, alat ini digunakan untuk mengukur distribusi air bersih, air proses, dan air limbah.
Pada industri kelapa sawit, electromagnetic flow meter dapat digunakan untuk memantau aliran air proses, sludge, serta limbah cair atau POME yang memiliki konduktivitas memadai.
Pada industri kimia, perangkat ini dapat digunakan untuk mengukur cairan kimia konduktif dengan pemilihan material liner dan elektroda yang sesuai.
Sementara itu, pada industri makanan dan minuman, electromagnetic flow meter dapat digunakan untuk mengukur aliran air, larutan, dan cairan produksi tertentu yang memiliki konduktivitas listrik memadai.
Faktor yang Memengaruhi Akurasi Electromagnetic Flow Meter
Agar hasil pengukuran optimal, terdapat beberapa faktor teknis yang perlu diperhatikan.
Pertama, konduktivitas cairan harus memenuhi batas minimum yang ditentukan produsen. Cairan dengan konduktivitas terlalu rendah dapat menyebabkan sinyal pengukuran tidak stabil.
Kedua, pipa harus selalu terisi penuh oleh cairan selama proses pengukuran. Kondisi pipa yang tidak penuh dapat menyebabkan hasil pengukuran tidak akurat.
Ketiga, pemasangan harus memperhatikan panjang pipa lurus sebelum dan sesudah flow meter sesuai rekomendasi produsen.
Keempat, sistem grounding harus dipasang dengan benar untuk mengurangi gangguan sinyal listrik.
Selain itu, pemilihan material liner dan elektroda perlu disesuaikan dengan karakteristik kimia, temperatur, tekanan, serta tingkat abrasivitas fluida.
Kesimpulan
Prinsip kerja electromagnetic flow meter didasarkan pada Hukum Faraday tentang induksi elektromagnetik. Ketika cairan konduktif mengalir melewati medan magnet, akan terbentuk tegangan listrik yang dideteksi oleh elektroda dan diproses oleh transmitter menjadi informasi kecepatan serta debit aliran.
Dengan tidak adanya komponen mekanis bergerak, hambatan aliran yang rendah, dan kemampuan mengukur cairan konduktif termasuk fluida berlumpur tertentu, electromagnetic flow meter menjadi salah satu teknologi penting dalam sistem pengukuran fluida industri.
Pemilihan perangkat yang tepat harus mempertimbangkan konduktivitas cairan, jenis fluida, ukuran pipa, temperatur, tekanan, dan kondisi instalasi agar pengukuran dapat berjalan secara optimal.
