Pengukuran aliran fluida merupakan bagian penting dalam sistem instrumentasi dan otomatisasi industri. Berbagai proses produksi membutuhkan informasi mengenai jumlah dan kecepatan aliran cairan, gas, maupun uap untuk menjaga kestabilan operasional. Salah satu teknologi yang banyak digunakan untuk kebutuhan tersebut adalah Vortex Flow Meter.
Vortex Flow Meter merupakan alat ukur aliran yang bekerja berdasarkan fenomena terbentuknya pusaran fluida atau yang dikenal sebagai vortex shedding. Ketika fluida melewati sebuah penghalang khusus di dalam flow meter, akan terbentuk pusaran secara bergantian di bagian belakang penghalang tersebut. Frekuensi terbentuknya pusaran kemudian digunakan untuk menentukan kecepatan aliran fluida.
Teknologi ini banyak digunakan dalam industri untuk mengukur aliran steam, gas, dan cairan tertentu. Dengan konstruksi yang relatif sederhana serta tidak menggunakan komponen mekanis bergerak, Vortex Flow Meter menjadi salah satu pilihan untuk sistem pengukuran aliran pada berbagai proses industri.
Apa Itu Vortex Flow Meter?
Vortex Flow Meter adalah instrumen pengukuran yang memanfaatkan fenomena pelepasan pusaran fluida ketika aliran melewati benda penghalang atau bluff body.
Prinsip ini dikenal sebagai Kármán Vortex Street, yaitu pola pusaran yang terbentuk secara bergantian pada sisi belakang benda yang berada di dalam aliran fluida.
Berbeda dengan flow meter mekanis yang menggunakan rotor atau turbin, Vortex Flow Meter mendeteksi frekuensi pusaran menggunakan sensor khusus. Frekuensi tersebut memiliki hubungan dengan kecepatan fluida yang melewati area pengukuran.
Hasil pengukuran kemudian diproses oleh transmitter untuk menghasilkan informasi flow rate. Pada perangkat tertentu, data tersebut juga dapat digunakan untuk menghitung total volume atau massa aliran dengan dukungan kompensasi temperatur dan tekanan.
Bagaimana Prinsip Kerja Vortex Flow Meter?
Prinsip kerja Vortex Flow Meter didasarkan pada hubungan antara kecepatan aliran fluida dan frekuensi pusaran yang terbentuk di belakang bluff body.
Proses pengukurannya berlangsung melalui beberapa tahapan.
1. Fluida Mengalir Melewati Bluff Body
Ketika cairan, gas, atau steam mengalir melalui pipa pengukuran, fluida akan melewati komponen yang disebut bluff body.
Bluff body merupakan penghalang dengan desain tertentu yang ditempatkan di dalam jalur aliran. Komponen ini menyebabkan perubahan pola aliran sehingga terbentuk pusaran pada sisi belakangnya.
2. Terbentuknya Pusaran atau Vortex Shedding

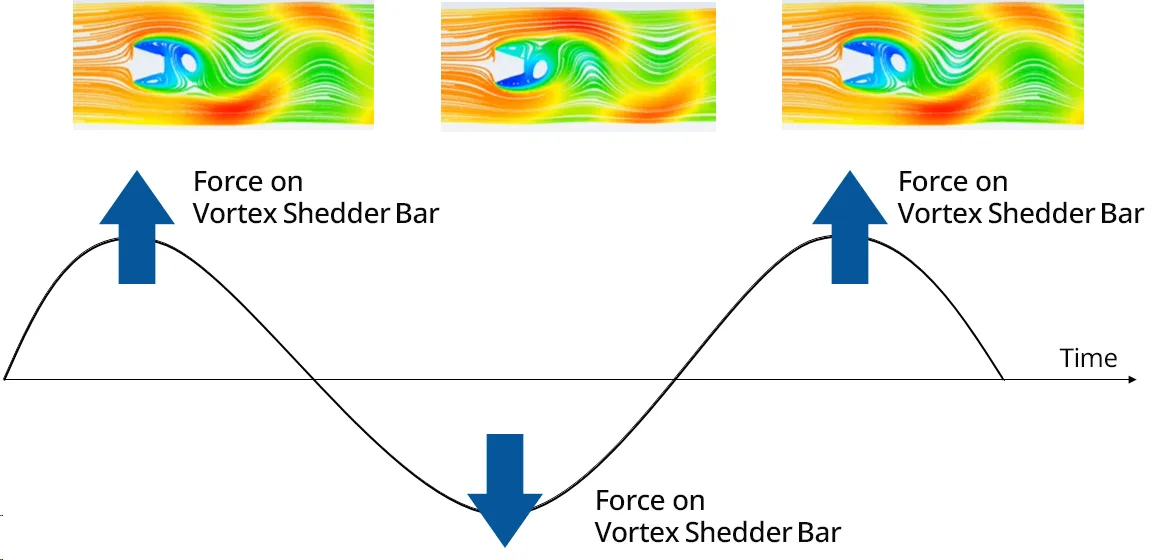

Saat fluida melewati bluff body, pusaran akan terbentuk secara bergantian pada sisi kanan dan kiri penghalang.
Semakin tinggi kecepatan aliran fluida, semakin tinggi pula frekuensi pelepasan pusaran yang dihasilkan.
Fenomena inilah yang menjadi dasar pengukuran pada Vortex Flow Meter.
3. Sensor Mendeteksi Frekuensi Pusaran
Pusaran yang terbentuk menghasilkan perubahan tekanan atau gaya yang dapat dideteksi oleh sensor.
Sensor pada Vortex Flow Meter dapat menggunakan teknologi piezoelectric, capacitive, atau prinsip pendeteksian lainnya sesuai desain perangkat.
Sensor kemudian menghasilkan sinyal listrik berdasarkan frekuensi pusaran yang terdeteksi.
4. Transmitter Mengolah Sinyal
Sinyal dari sensor diteruskan menuju transmitter untuk diproses menjadi informasi kecepatan aliran dan debit fluida.
Secara matematis, hubungan antara frekuensi pusaran dan kecepatan aliran dapat dijelaskan menggunakan persamaan Strouhal:
St = (f × d) / V
Keterangan:
St = Strouhal Number
f = Frekuensi pelepasan vortex (Hz)
d = Lebar karakteristik bluff body (m)
V = Kecepatan aliran fluida (m/s)
Pada rentang Reynolds Number tertentu, nilai Strouhal Number relatif konstan. Dengan demikian, frekuensi vortex dapat digunakan untuk menentukan kecepatan aliran fluida.
Setelah kecepatan diketahui, debit volumetrik dapat dihitung berdasarkan luas penampang pipa dan kecepatan aliran.
Komponen Utama Vortex Flow Meter
Untuk memahami cara kerja Vortex Flow Meter, terdapat beberapa komponen utama yang mendukung proses pengukuran.

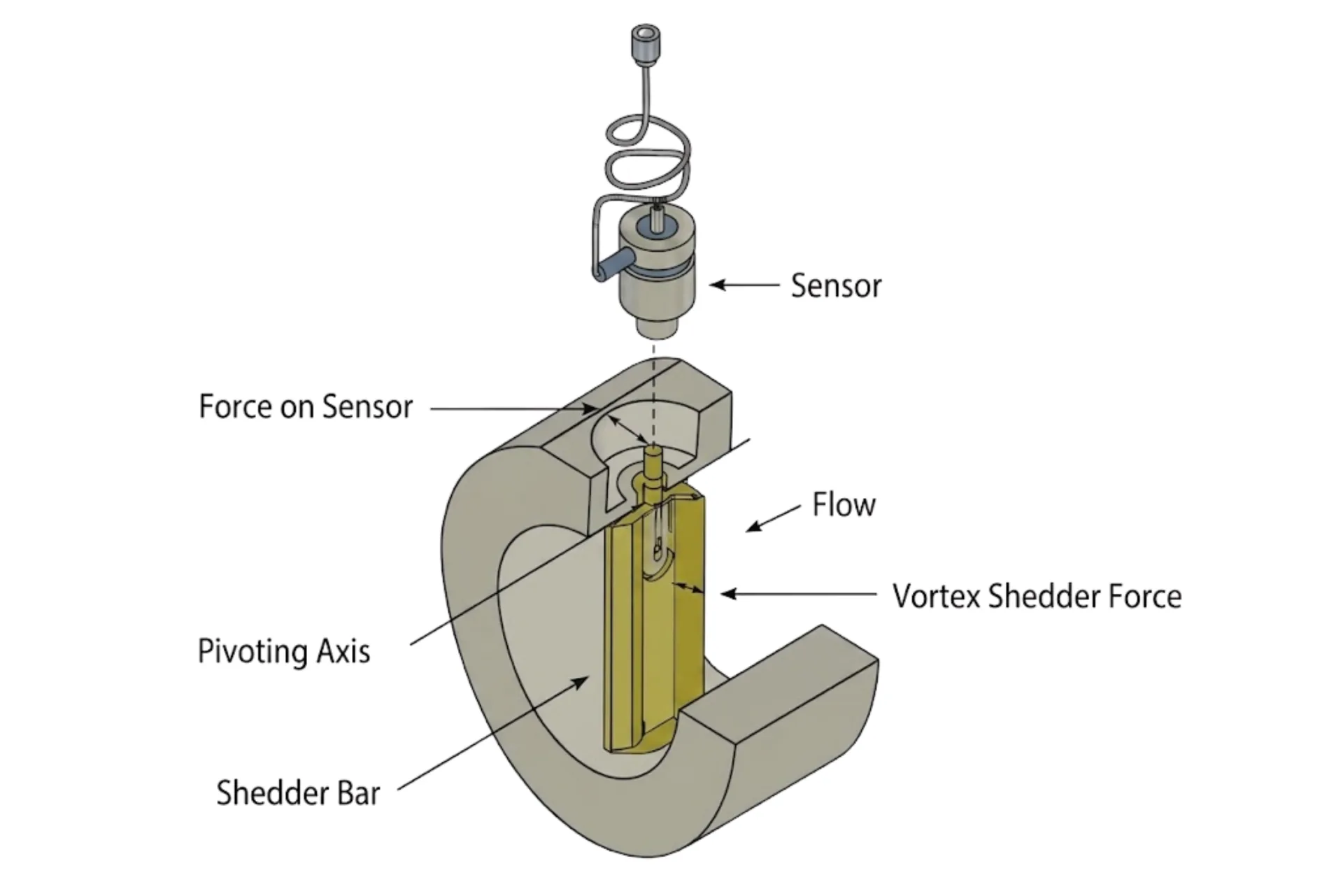

Bluff Body: Komponen penghalang yang menghasilkan pusaran ketika fluida melewatinya.
Sensor: Mendeteksi perubahan tekanan atau gaya akibat terbentuknya vortex.
Transmitter: Mengolah sinyal sensor menjadi informasi laju aliran.
Flow Tube: Bagian tempat fluida melewati area pengukuran.
Display: Menampilkan hasil pengukuran seperti flow rate dan total flow sesuai fitur perangkat.
Setiap komponen memiliki peran penting untuk memastikan frekuensi pusaran dapat dideteksi dan diolah menjadi data pengukuran yang akurat.
Keunggulan Vortex Flow Meter untuk Industri
Vortex Flow Meter memiliki sejumlah keunggulan yang membuatnya banyak digunakan dalam sistem instrumentasi industri.
Tidak Memiliki Komponen Mekanis Bergerak
Vortex Flow Meter tidak menggunakan rotor atau turbin yang berputar di dalam pipa. Hal ini membantu mengurangi risiko keausan mekanis dan kebutuhan perawatan akibat komponen bergerak.
Dapat Mengukur Cairan, Gas, dan Steam
Teknologi vortex dapat digunakan untuk berbagai jenis fluida, termasuk air, gas industri, dan uap panas. Kemampuan ini membuatnya fleksibel untuk berbagai kebutuhan pengukuran.
Konstruksi Relatif Sederhana
Desain pengukuran yang menggunakan bluff body dan sensor membuat konstruksi perangkat relatif sederhana dibandingkan beberapa teknologi flow meter mekanis.
Cocok untuk Sistem Monitoring Industri
Vortex Flow Meter tersedia dengan pilihan output seperti 4–20 mA, pulse, dan protokol komunikasi industri tertentu. Hal ini memungkinkan integrasi dengan PLC, HMI, dan SCADA sesuai spesifikasi perangkat.
Aplikasi Vortex Flow Meter di Berbagai Industri
Vortex Flow Meter digunakan dalam berbagai sektor industri yang membutuhkan pengukuran aliran fluida secara konsisten.
Pada industri makanan dan minuman, alat ini dapat digunakan untuk mengukur aliran steam yang digunakan dalam proses pemanasan, sterilisasi, dan pengolahan produk.
Pada industri kimia dan petrokimia, Vortex Flow Meter dapat digunakan untuk memantau aliran gas dan cairan tertentu dalam jaringan perpipaan.
Sementara itu, pada industri pembangkit energi dan manufaktur, perangkat ini banyak dipertimbangkan untuk pengukuran steam pada boiler, sistem distribusi uap, dan proses pemanasan industri.
Untuk pengukuran gas, Vortex Flow Meter juga dapat digunakan pada sistem distribusi gas industri selama tekanan, temperatur, densitas, dan rentang aliran sesuai dengan spesifikasi perangkat.
Faktor yang Memengaruhi Akurasi Vortex Flow Meter
Meskipun memiliki prinsip pengukuran yang relatif sederhana, performa Vortex Flow Meter tetap dipengaruhi oleh beberapa kondisi instalasi dan operasional.
Pertama, kecepatan aliran harus berada dalam rentang pengukuran perangkat. Pada aliran yang terlalu rendah, frekuensi vortex dapat menjadi sulit dideteksi.
Kedua, kondisi pipa lurus sebelum dan sesudah flow meter perlu diperhatikan. Gangguan aliran akibat elbow, valve, pompa, atau perubahan diameter pipa dapat memengaruhi kestabilan pengukuran.
Ketiga, karakteristik fluida seperti viskositas, densitas, tekanan, dan temperatur harus sesuai dengan batas operasional alat.
Selain itu, getaran mekanis dari mesin atau jaringan perpipaan juga perlu diperhatikan karena dapat memengaruhi sinyal sensor pada kondisi tertentu.
Kesimpulan
Prinsip kerja Vortex Flow Meter menggunakan fenomena vortex shedding, yaitu pembentukan pusaran secara bergantian ketika fluida melewati bluff body. Frekuensi pusaran tersebut dideteksi oleh sensor dan diolah oleh transmitter untuk menghasilkan informasi laju aliran fluida.
Dengan konstruksi yang relatif sederhana, tidak memiliki komponen mekanis bergerak, serta mampu digunakan untuk mengukur cairan, gas, dan steam, Vortex Flow Meter menjadi salah satu teknologi penting dalam sistem pengukuran fluida industri.
Pemilihan perangkat harus mempertimbangkan jenis fluida, rentang kecepatan aliran, tekanan, temperatur, serta kondisi instalasi agar hasil pengukuran dapat bekerja secara optimal.
