Distribusi fluida merupakan salah satu proses penting dalam kegiatan operasional industri. Berbagai jenis fluida seperti air, minyak, bahan kimia, gas, dan cairan produksi harus dialirkan melalui jaringan perpipaan menuju area atau unit proses yang membutuhkan. Agar proses distribusi berjalan dengan baik, perusahaan membutuhkan sistem monitoring yang mampu memantau kondisi aliran secara akurat dan berkelanjutan.
Salah satu teknologi yang banyak digunakan untuk kebutuhan tersebut adalah sistem monitoring berbasis PLC (Programmable Logic Controller) dan SCADA (Supervisory Control and Data Acquisition). Kedua teknologi ini memungkinkan perusahaan memantau aliran fluida, mengontrol peralatan, serta memperoleh informasi operasional secara real-time.
Dalam penerapannya, sistem PLC dan SCADA dapat diintegrasikan dengan berbagai perangkat instrumentasi, seperti flow meter, pressure transmitter, level transmitter, sensor temperatur, dan control valve. Integrasi tersebut membantu operator mengetahui kondisi distribusi fluida sekaligus mengendalikan proses dari ruang kontrol.
Apa Itu Sistem Monitoring Distribusi Fluida Berbasis PLC dan SCADA?
Sistem monitoring distribusi fluida berbasis PLC dan SCADA merupakan sistem otomatisasi yang digunakan untuk mengawasi dan mengendalikan aliran fluida melalui jaringan perpipaan.
PLC berfungsi sebagai pengendali utama yang menerima sinyal dari sensor dan instrumen pengukuran, kemudian menjalankan perintah berdasarkan program yang telah ditentukan.
Sementara itu, SCADA digunakan untuk menampilkan informasi proses dalam bentuk visual melalui komputer atau HMI. Operator dapat melihat data aliran, tekanan, temperatur, status pompa, serta kondisi valve dari satu pusat pemantauan.
Dengan sistem ini, perusahaan tidak harus melakukan pemeriksaan secara manual pada setiap jalur perpipaan. Informasi operasional dapat dikumpulkan dan ditampilkan secara terpusat sehingga proses pengawasan menjadi lebih efisien.
Komponen Instrumentasi dalam Sistem Monitoring Distribusi Fluida
Agar sistem monitoring dapat bekerja secara optimal, terdapat beberapa perangkat instrumentasi yang memiliki fungsi berbeda.
1. Flow Meter
Flow meter merupakan instrumen utama untuk mengukur laju aliran dan jumlah fluida yang melewati pipa. Data pengukuran digunakan untuk mengetahui kapasitas distribusi serta memastikan jumlah fluida yang dialirkan sesuai kebutuhan proses.
Beberapa jenis flow meter yang dapat digunakan antara lain electromagnetic flow meter untuk cairan konduktif, ultrasonic flow meter untuk berbagai aplikasi pengukuran cairan, Coriolis flow meter untuk pengukuran massa, serta thermal mass flow meter untuk gas.
Flow meter dengan output komunikasi atau sinyal yang sesuai dapat dihubungkan ke PLC sehingga data aliran dapat dipantau melalui SCADA.
2. Pressure Transmitter
Pressure transmitter digunakan untuk mengukur tekanan fluida di dalam sistem perpipaan. Instrumen ini membantu operator mengetahui kondisi tekanan selama proses distribusi berlangsung.
Apabila tekanan mengalami perubahan yang tidak normal, sistem dapat memberikan peringatan sehingga operator dapat melakukan pemeriksaan terhadap pompa, valve, maupun kemungkinan kebocoran pada jaringan pipa.
3. Level Transmitter
Level transmitter digunakan untuk memantau ketinggian fluida di dalam tangki penyimpanan. Data level membantu mengontrol proses pengisian dan pengosongan tangki agar distribusi fluida tetap berjalan sesuai kebutuhan.
4. Temperature Transmitter
Temperature transmitter berfungsi untuk mengukur temperatur fluida selama proses distribusi. Pengukuran ini penting terutama untuk minyak, bahan kimia, dan cairan industri yang memiliki karakteristik berbeda pada temperatur tertentu.
5. Control Valve dan Pompa
Control valve digunakan untuk mengatur besar kecilnya aliran fluida, sedangkan pompa berfungsi memindahkan fluida melalui jaringan perpipaan.
Keduanya dapat dikendalikan menggunakan PLC berdasarkan data yang diterima dari sensor dan instrumen pengukuran.

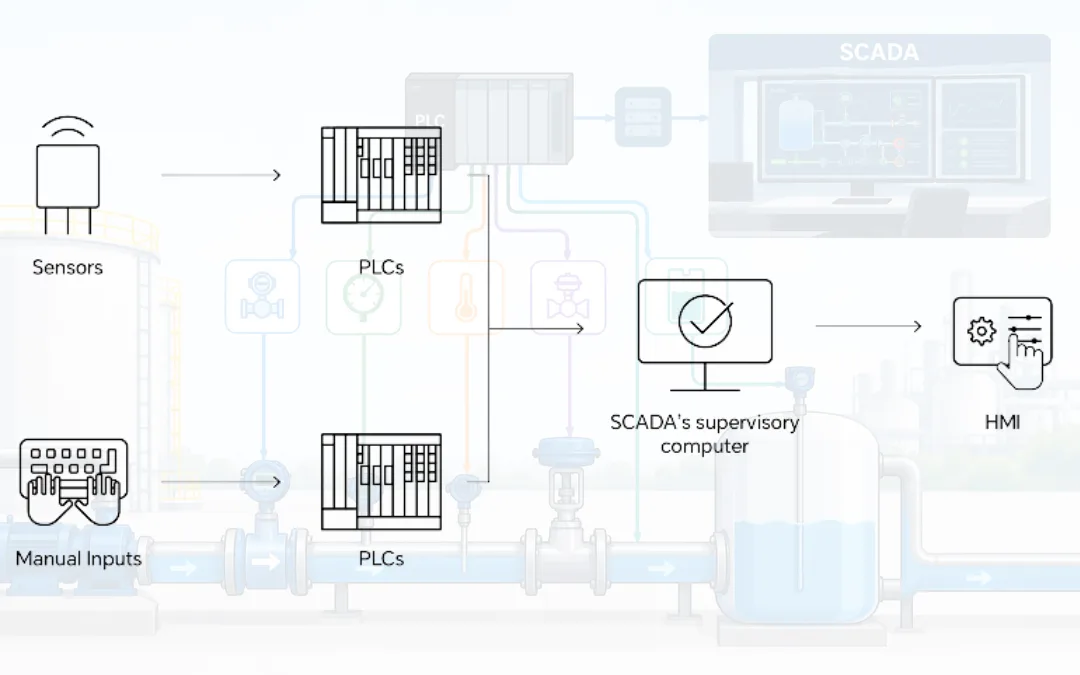

Cara Kerja Sistem Monitoring Distribusi Fluida Menggunakan PLC dan SCADA
Sistem monitoring bekerja melalui proses pengumpulan data, pengolahan sinyal, hingga penyajian informasi kepada operator.
Pertama, flow meter dan sensor lainnya melakukan pengukuran terhadap kondisi fluida di dalam jaringan perpipaan. Flow meter mengirimkan data debit, sedangkan pressure transmitter mengirimkan informasi tekanan.
Kedua, sinyal dari instrumen diterima oleh PLC. Data tersebut kemudian diproses berdasarkan program kontrol yang telah dibuat. PLC dapat menjalankan perintah tertentu, seperti mengaktifkan pompa, mengatur control valve, atau memberikan alarm ketika nilai pengukuran melewati batas yang ditentukan.
Ketiga, data dari PLC dikirimkan menuju sistem SCADA melalui jaringan komunikasi industri. Informasi tersebut ditampilkan pada layar monitoring dalam bentuk angka, grafik, indikator, dan status peralatan.
Operator dapat memantau kondisi distribusi fluida secara langsung dan melakukan tindakan pengendalian sesuai kebutuhan operasional.
Manfaat Sistem Monitoring PLC dan SCADA untuk Distribusi Fluida
Penerapan sistem monitoring berbasis PLC dan SCADA memberikan beberapa keuntungan bagi perusahaan.
Monitoring Aliran Secara Real-Time
Operator dapat mengetahui jumlah dan kecepatan aliran fluida secara langsung tanpa harus melakukan pemeriksaan manual pada setiap titik pengukuran.
Mengontrol Tekanan dan Debit
Integrasi flow meter dan pressure transmitter membantu menjaga kondisi distribusi agar sesuai dengan kebutuhan proses produksi.
Mendeteksi Gangguan Lebih Cepat
Perubahan tekanan, penurunan debit, atau kondisi peralatan yang tidak normal dapat diketahui melalui sistem alarm. Hal ini membantu mempercepat proses pemeriksaan dan mengurangi risiko gangguan operasional.
Meningkatkan Efisiensi Distribusi
Data penggunaan fluida dapat dianalisis untuk mengetahui pola konsumsi, mengevaluasi kapasitas pompa, dan mengurangi pemborosan selama proses distribusi.
Mendukung Pencatatan Data Produksi
SCADA dapat menyimpan data historis pengukuran sehingga perusahaan dapat melakukan evaluasi terhadap penggunaan fluida dan kinerja sistem perpipaan.
Aplikasi Sistem Monitoring Distribusi Fluida di Industri
Sistem monitoring berbasis PLC dan SCADA dapat diterapkan pada berbagai sektor industri.
Pada industri makanan dan minuman, sistem ini digunakan untuk memantau distribusi air, minyak, dan bahan cair selama proses produksi. Pada industri kelapa sawit, monitoring dapat digunakan untuk mengawasi aliran CPO, air proses, dan limbah cair.
Sementara itu, pada industri kimia dan petrokimia, sistem monitoring membantu mengontrol distribusi bahan kimia melalui jaringan perpipaan dengan memperhatikan debit, tekanan, dan temperatur.
Pada industri pengolahan air, PLC dan SCADA dapat digunakan untuk memantau distribusi air bersih, air limbah, serta kinerja pompa dan tangki penyimpanan.
Kesimpulan
Sistem monitoring distribusi fluida berbasis PLC dan SCADA merupakan solusi otomatisasi yang membantu industri mengawasi dan mengendalikan aliran fluida secara terpusat. Dengan mengintegrasikan flow meter, pressure transmitter, level transmitter, temperature transmitter, pompa, dan control valve, perusahaan dapat memperoleh informasi operasional secara real-time.
Penggunaan flow meter menjadi bagian penting karena menyediakan data debit dan jumlah fluida yang didistribusikan. Ketika terhubung dengan PLC dan SCADA, data tersebut dapat digunakan untuk mengontrol proses, mendeteksi gangguan, serta meningkatkan efisiensi sistem perpipaan.
Dengan penerapan instrumentasi dan sistem kontrol yang tepat, distribusi fluida dapat berjalan lebih terukur, stabil, dan mendukung kebutuhan operasional industri modern.
