Flow Meter Air Baku PDAM
Posted by Rudy Wiratama in clamp on flow meter, digital flow meter, electromagnetic flowmeter, flow control, Flow measurement, flow meter air, flow meter liquid, flow meters, hand held flow meter, inline ultrasonic flowmeter, insertion flow meter, liquid flow meter, liquid flow sensor, magnetic flow meter, magnetic flow sensor, transit time flow meter, ultrasonic flow meter, ultrasonic flow sensor, water flow meter, water meter
Flow meter air baku pdam adalah flow meter yang digunakan untuk mengukur debit air dan total volume air baku yang akan di proses guna menghasilkan kwalitas air sesuai standart pdam. Air baku pdam bisanya dimabil dari sungai, bendungan, waduk atau sumur bor dan untuk daerah tertentu mungkin mengambil dari air laut yang di proses menjadi air tawar.
Untuk air baku pdam pengambilanya ada yang menggunakan pompa biasanya diambil dari sumur atau sungai, namun untuk daerah sumber mata air dari pegunungan biasanya aliran air didasarkan pada sistem gravitasi baik mengalir pada pipa maupun mengalir pada parit denagn sitem open channel.
Untuk pengambilan air baku dengan menggunakan pompa sebenarnya flow meter air baku pdam harus bisa berfungsi untuk proteksi pompa karenena kerusakan akibat aliran air dalam pipa intake tidak normal. Ketidak normalan aliran air baku dalam pipa imtake ini bisa menyebabkan kerusakan pompa, yaitu karena aliran air terlalu kecil atau kosong, yang disebabkan sumber air yang kurang atau karena pipa intake tersumbat pada pompa atau filter. Tersumbatnya aliran intake pada sumber air baku bisa menyebakan seal pompa rusak , impeller rusak atau motor electric over heating dan terbakar.
Flowmeter air baku untuk pdam yang sebaiknya di gunakan adalah jenis flow meter yang tidak mempunyai bagian yang berputar didalam flow sensor atau tidak ada sensor atau komponan lain didalam flow meter yang bisa menyebakan aliran air terhambat, karena adanya kotoran atau partikel solid pada air baku walaupun sudah dipasang filter.
Jenis flow meter air baku pdam ini sebaiknya menggunakan jenis flow meter magnetic, atau flow meter electromagnetic dan flow meter ultrasonic. Dua jenis flow meter ini mempunyai kelebihan dan kekurangan masing masing disesuaiakn dengan aplikasi kondisi di lapangan. Untuk kita yang menginginkan akurasi yang lebih tinggi, yaitu pada kisaran 0.5% sebaiknya menggunakan flow meter magnetic jenis inline magnetic flow meter. Namun demikian jika kita masih mentolerir akurasi hingga 1% – 2% kita bisa menggunakan ultrasonic flow meterbaik yang jenis inline maupun yang insertioan dan jenis yang clamp on ultrasonic flow meter.
Electromagnetic Flow meter
Flow meter magnetic mempunyai akurasi yang cukup baik yaitu 0.5% atau bisa lebih baik untuk jenis inline dan 1=2% untuk jenis insertion. Sedangkan dari fungsi pengukuran karena tidak ada bagian sensor yang berputar sangat cocok sekali bagi mereka yang tidak menghendaki pressure drop yang berlebihan akibat pemasangan flow meter. Karena posisi sensor atau electrode dipasang pada dinding flow tube bagian dalam pipa yang dilindungi oleh liner. Karena itu flowmeter ini cock digunakan untuk liquid yang kotor, mengandung sampah, mengandung partikel solid bahkan cocok juga untuk cairan lumpur atau adukan semen dan bubur kertas serta cairan lainnya.
Selama cairan yang diukur mempunyai konduktifitas diatas 20 micro siemens, flow meter magnetic cocok digunakan. Bahkan bisa di gunakan untuk cairan yang mempunyai karakteristik ekstrem, seperti temperatur cairan hingga 160 degre celcius, memiliki keasaman yang ekstrim serta corosif serta abrasive seperti air laut hingga cairan kimia. Begitu juga untuk cairan yang menuntut kelas food grade, magnetic flow meter juga tersedia dengan bahan material klas food grade, seperti stainless steel SUS316 dan Teflon serta ceramic.
Untuk lebih tepatnya ukuran atau size dari flow meter magnetic ini mengacu pada kapasitas pompa atau besarnya aliran dari fluida dalam pipa. Hal ini untuk menjaga keakurasian flow meter dan sekaligus guna meningkatkan efektifasnya. Karena pemilihan flow meter dengan size berlebihan menyebabkan biaya yang tinggi.
Ada dua bagian dari flow meter magnetic yang utama yaitu magnetic flow sensor dan magnetic flow transmitter atau converter.
1. Magnetic Flow Sensor
Untuk Magnetic flow sensor terdapat komponan berupa flow tube, electrode, coil cover dan connection baik berupa flange maupun ulir.
Pemilihan jenis material dari magnetic flow sensor harus di sesuiakan dengan spesifikasi cairan dan koneksi installasi. Untuk bahan electrode bisa menggunakan yang paling standart yaitu SUS316L, Titanium, hast alloy, tantalum, platinum dan lainya. Jenis material electrode ini sangat penting karena kesalahan pemilihan jenis material electrode berakibat live time flow meter menjadi pendek.
Misalnya jika cairan yang di ukur sangat abrasive karena mengandung logam dan pasir, mungkin material electrode magnetic flowmeter dari bahan sus316L tidak cocok, karena akan cepat rusak terkena abrasi. Begitu juga untuk cairan kimia seperti mengandung sulfat sangat pekat dengan konsentrasi diatas 70% mungkin sebaiknya menggunakan material tantalum yang sangat terkenal tahan terhadap asam.
Komponen kedua dari magnetic flow sensor adalah liner, bahan material liner bisa berupa rubber, teflon, PTFE, polyurethan dan juga ada yang menggunakan cramic. Pemilihan jenis material liner ini didasarkan pada temperature cairan, maksimal pressure dan tingkat keabrasivean cairan serta untuk jenis cairan yang pada proses makanan, minuman dan obat obatan hendaknya di pilih jenis linet yang punya kelas food grade. Dan untuk material yang perlu tahan panas hingga temperature 160 derajat selsius sebaiknya mengunakan material teflone atau lainya dan begitu seterusnya. Kunci utama dari pemilihan material adalah karakteristik serta spesifikasi cairan dan juga kondisi pemipaan dilapangan.
2. Magnetic Flow Transmitter ( Converter )
Bagian kedua dari Flowmeter electromagnetic adalah flow transmitter yang mempunya fungsi menerjemahkan signal dari elctrode kedalam hitungan kecepatan dan lainya yang bisa ditampilkan berupa angka ke display serta memberikan ouput lainya. Magnetic flow trasnmitter ini biasanya hanya terbagi dalam bentuk menyatu dengan sensor atau terpisah, yang istilah dilapangan aadlah compact/integral atau remote/split.
Dari magnetic flow tranmitter ini flow meter mampu membaca dan mendeteksi kecepatan aliran atau velocity, dengan satuan unit jarak per waktu, debit aiar atau kapasitas yang sering disebut dengan flow rate dengan satuan unit volume perwaktu serta bisa membaca volume cairan yang melewati cairan pada waktu tertentu dengan satuan unit volumetric.
Flow meter air jenis electromagnetic ini biasanya dioperasikan dengan power AC dari 90 VAc hingga 240 VAc, power DC dari 12 VDc hingga 36 VDc atau tersedia juga dengan penggunaan Battery yang mampu bertahan hinggga 2 tahun – 5 tahun. Begitu juga output bukan saja pembacaan di display tapi juga bisa memberikan analog output 4 – 20 mA, Pulse, alarem dan comunication RS485. Jadi cukup lengkap bagi kita yang menginginkan hasil pengukuran flow sensor jika di hubungkan ke control, komunikasi ke komputer atau remote sitem seperti keGPRS atau sistem internet.
Berdasarkan cara installasinya Electromagnetic flow meter atau flow meter magnetic untuk air baku pdam ini mempunyai 2 jenis yaitu :
1. In Line Magnetic Flow meter
Flow meter air baku jenis inline magnetic flow meter ini mempunyai akurasi yang cukup bagus serta cukup stabil. Seangkan karakteristik lainya hampir sama dan Magnetic flow meter ini terdiri dari 2 bagian yaitu magnetic flow sesnor dan magnetic flow transmitter. Yang perlu diperhatikan adalah jenis material flow magnetic sensor yang terdapat 4 bagian yaitu electrode magnetic, Linner flow sensor, casing, dan connection flow sensor.
Untuk jenis inline magnetic flow meter cara installasinya dengan melakukan pemotongan pipa yang kemudian di beri koneksi baik dengan cara memasang flange atau memasang ulir/drat.
2. Insertion Magnetic Flow meter
Untuk Model dan type magnetic flow meter lihat di : product magnetic flow meter
Ultrasonic Flow meter
Ultrasonic flow meter adalah flow meter yang dalam pengukurannya berdasarkan pada velocity dari fluid baik liquid maupun gas dengan menggunakan prisip kerja dari ultrasound.
Ultrasonic flow meter (UFM) merupakan meter jenis inferensial (mengukur secara tidak langsung) yang menentukan kecepatan alir cairan (liquid flow rate) dengan mengukur waktu transit pulsa suara frekuensi tinggi (high-frequency sound pulses) yang melintasi pipa aliran.
Ultrasonic transit time flow meter menggunakan transduser akustik (acustic transducer) yang dapat mengirim dan menerima pulsa akustik frekwensi tinggi. Transduser akustik ditempatkan pada kedua sisi pipa sedemikian hingga pulsa akustik bergerak melintasi pipa dalam arah diagonal.
Ultrasonic flow meter cukup luas penggunaanya yaitu untuk fluid maupun untuk Gas.Ultrasonic flow meter yang digunakan untuk fluid mempunyai range aplikasi yang luas dimana bisa dipakai untuk matrial pipa dari bahan carbon steel, Stainless steel, PVC dan hingga pipa yang diberi lapisan seperti lapisan aspal, cement atau lainnya.
Begitu juga untuk pemakaian pada temperature dan pressure yang tinggi, flow meter ultrasonic ini cenderung lebih stabil. Sedangkan untuk aplikasi pada bahan liquid yang mungkin corosive karena terlalu asam atau basa maupun untuk kwalitas liquid yang jelek karena kotor mengandung serat produksi seperti di tekstil atau di industri pulp ataupun banyak mengandung bahan solid maka bisa dikatakan ultrasonic flow meter ini mempunyai kecocokan dari segi akurasi dan ketahanan atau life time ultrasonic akan cukup lama karena tidak adana bahan yang tecontact langsung dengan liquid khususnya untuk jenis clamp on ultrasonic flow meter..
Ultrasonic Flow meter untuk air baku pdam ini mempunyai 3 jenis berdasarkan cara installasinya :
1. Inline Ultrasonic flow meter
Ultrasonic Flow meter yang banyak beredar digunakan di dunia industri selama ini lebih banyak menggunakan jenis flowmeter yang cara installasinya menggunakan sistem clamp on yaitu instalasi yang tidak perlu memotong pipa maupun melubangi pipa. Karena itu anggapan sebagaian besar para enginner jika di sodorkan ultrasonic flow meter selalu di indentikan clamp on flow meter. Padahal ultrasonic flow meter ini merupakan satu satunya flow meter yang mempunyai karakteristik dalam melakukan installai tidak perlu dilakukan dengan mengehentikan aliran dalam pipa terlalu lama dan diidentikan tanpa harus menutup valve atau mematikan pompa.
Padahal Ultrasonic flow meter ada juga yang menggunakan sitem installasinya harus mematikan pompa atau menutup valve dan melakukan peotongan pipa. Jenis ultrasonic flow meter yang instalasinya harus melakukan pemotongan pipaa dan di lanjutkan dengan memasang flange atau membuat ulir dinamakan dengan istilah InLine ultrasonic flow meter seperti pada gambar dibawah ini.
Info lebih lanjut product In line ultrasonic flowmeter silahkan click
2. Insertion Ultrasonic Flow Meter

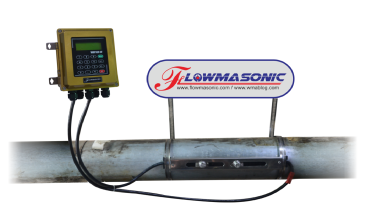

3. Clamp On Ultrasonic Flow Meter
Flowmeter ultrasonic merupakan tipe flow meter yang cara kerjanya mengukur kecepatan aliran fluida dengan menggunakan ultrasound sehingga dengan perhitungan volume yang mengalir bisa terbaca di transmitter ultrasonic.
Dengan menggunakan sensor ultrasonik atau sering disebut transducer ultrasonic flowmeter dapat mengukur kecepatan rata dari aliran fluida dalam pipa dengan cara mengukur rata rata perbedaan waktu antara waktu pengiriman signal dan penerimaan signal dengan arah aliran.
Clamp on ultrasonic flowmeter ini cara instalasi dan cara kerjanya hampir sama dengan portable ultrasonic flow meter. Yang membedakan adalah flow meter ini menggunkan power yang fix dan flow meter ini biasanya digunakan untuk operasional yang lama dan digunakan untuk membaca dan dapt juga menyimpan hasil pembacaan flow dalam pipa.
Sebagaimana umumnya flow meter clamp on ultrasonic mempunyai output analag 4-20 mA, alarm, relay, pulse maupun communication RS232 atau RS485. Sedangkan untuk jenis flow transmitter atau ultrasonic flow computer ada yang berjenis wall mount, pannel mount maupun pipe mount. Sedangkan untuk power suplai juga ada yang menggunakan AC 220 VAc maupun 24 Vdc
Info lebih lanjut product clamp on ultrasonic flowmeter silahkan click
Open Channel Flow Meter
Open channel flow meter adalah flow meter yang dapat diaplikasikan untuk mengukur aliran pada sistem saluran terbuka seperti pada kanal, sungai atau parit.
Pada dasrnya flow meter open chanel ini menghitung kecepatan aliran dengan mempertimbangkan ketinggian permukaan. Untuk pengukuran kecepatan aliran bisa menggunakan transittime flow meter atau Magnetic flow meter. Sedangkan untuk ketinggian permukaan aliran menggunakan ultrasonic level sensor
Penggabungan flow velocity dengan luas penampang bisa menghasilkan kapasitas aliran atau flow rate aliran dalam kanal.
Info lebih lanjut product Open Channel Flow Meter silahkan click Product open channel flow meter
