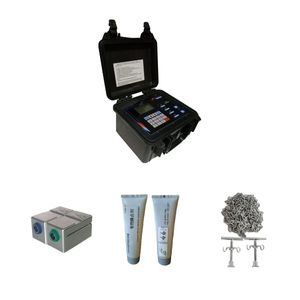

Flowmasonic WUF 620 J Portable Ultrasonic Flow Meter merupakan flow meter portable yang dirancang untuk mengukur aliran fluida pada berbagai sistem perpipaan industri. Menggunakan teknologi ultrasonic dengan prinsip transit-time, perangkat ini dapat mengukur kecepatan aliran, flow rate, dan volume fluida tanpa harus memotong atau melubangi pipa.
Keunggulan utama Flowmasonic WUF 620 J adalah sistem pemasangan clamp-on. Transducer ultrasonic dipasang pada bagian luar pipa sehingga proses pengukuran dapat dilakukan tanpa menghentikan aliran dan tanpa melakukan perubahan permanen pada jalur perpipaan. Konsep ini membuat WUF 620 J cocok digunakan untuk pengecekan, monitoring, troubleshooting, maupun evaluasi performa sistem flow di lapangan.
Apa Itu Flowmasonic WUF 620 J?
Flowmasonic WUF 620 J adalah portable ultrasonic flow meter yang menggunakan prinsip transit-time untuk mengetahui kecepatan aliran fluida di dalam pipa. Dua transducer ultrasonic dipasang pada permukaan luar pipa untuk mengirim dan menerima sinyal ultrasonik. Perbedaan waktu perjalanan sinyal kemudian digunakan untuk menghitung kecepatan aliran fluida.
Hasil pengukuran dapat ditampilkan melalui transmitter sehingga pengguna dapat melihat velocity, flow rate, volume, dan status meter. WUF 620 J juga memiliki kemampuan komunikasi dan penyimpanan data yang dapat mendukung kebutuhan monitoring dan analisis pengukuran.
Keunggulan Flowmasonic WUF 620 J Portable Ultrasonic Flow Meter
Salah satu alasan Flowmasonic WUF 620 J banyak digunakan untuk kebutuhan pengukuran lapangan adalah pemasangannya yang praktis. Teknologi clamp-on memungkinkan sensor ditempel pada bagian luar pipa tanpa perlu memotong pipa atau menghentikan proses produksi.
Selain praktis, perangkat ini memiliki rentang pengukuran velocity 0,01 hingga 12 m/s dengan kemampuan pengukuran dua arah. Akurasinya tercantum hingga ±1,0% of reading dan repeatability 0,1%, sehingga dapat digunakan untuk berbagai kebutuhan pengecekan aliran di industri.
Flowmasonic WUF 620 J juga dilengkapi dengan layar empat baris yang dapat menampilkan velocity, flow rate, volume, dan status meter. Penyimpanan data tersedia secara opsional, sementara output yang tersedia mencakup 4–20 mA, OCT, relay, RS485 Modbus, data logger, dan GPRS sesuai konfigurasi.
Cocok untuk Berbagai Jenis Material Pipa
Salah satu keunggulan Flowmasonic WUF 620 J Portable Ultrasonic Flow Meter adalah kemampuannya digunakan pada berbagai jenis material pipa. Karena menggunakan teknologi clamp-on ultrasonic, sensor dipasang pada bagian luar pipa dan mengirimkan gelombang ultrasonik melewati dinding pipa untuk membaca kecepatan aliran fluida. Dengan metode ini, pipa tidak perlu dipotong, dibor, atau dimodifikasi saat proses pemasangan.
Flowmasonic WUF 620 J dapat digunakan pada pipa Carbon Steel, Stainless Steel, PVC, HDPE, Aluminium, Cast Iron, Ductile Iron, Fiberglass, Copper, serta material pipa lainnya yang memiliki karakteristik dapat menghantarkan gelombang ultrasonik.
Beberapa jenis pipa yang umum digunakan antara lain:
Carbon Steel, banyak digunakan pada sistem perpipaan industri, boiler, utilitas, proses produksi, dan sistem distribusi fluida.
Stainless Steel, banyak digunakan pada industri makanan dan minuman, kimia, farmasi, serta proses yang membutuhkan material pipa dengan ketahanan korosi lebih baik.
PVC, sering digunakan pada sistem distribusi air, pengolahan air, utilitas, dan berbagai instalasi dengan kebutuhan pipa non-logam.
HDPE, banyak digunakan pada jaringan air, instalasi bawah tanah, pertambangan, perkebunan, dan sistem distribusi fluida.
Aluminium, dapat digunakan pada aplikasi tertentu yang menggunakan material pipa ringan.
Cast Iron dan Ductile Iron, umum ditemukan pada jaringan air dan sistem perpipaan utilitas.
Fiberglass dan Copper, juga dapat digunakan selama kondisi pipa dan fluida memenuhi kebutuhan pengukuran ultrasonic.
Kemampuan menggunakan berbagai material pipa membuat Flowmasonic WUF 620 J lebih fleksibel untuk kebutuhan pengecekan flow rate di lapangan. Pengguna tidak perlu mengganti pipa atau memasang flow meter inline hanya untuk melakukan pengukuran sementara. Sensor cukup ditempatkan pada posisi pengukuran yang sesuai, kemudian dikencangkan menggunakan clamp dan coupling compound agar transmisi sinyal ultrasonic dapat berlangsung dengan baik.
Portable dan Mudah Dipindahkan
Berbeda dengan flow meter inline yang umumnya dipasang secara permanen pada jalur pipa, Flowmasonic WUF 620 J memiliki desain portable. Perangkat ini dapat dibawa ke berbagai titik pengukuran sesuai kebutuhan.
Karakteristik tersebut sangat membantu engineer ketika ingin melakukan pengecekan flow pada beberapa jalur pipa. Satu perangkat dapat digunakan untuk melakukan pengukuran di beberapa lokasi tanpa harus memasang flow meter permanen pada setiap titik.
Flow meter portable juga dapat digunakan untuk melakukan pengecekan awal sebelum perusahaan menentukan kebutuhan pemasangan flow meter permanen.
Aplikasi Flowmasonic WUF 620 J di Industri
Flowmasonic WUF 620 J Portable Ultrasonic Flow Meter dapat digunakan untuk berbagai kebutuhan pengukuran dan pemeriksaan sistem fluida. Beberapa aplikasinya antara lain pengecekan kapasitas pompa, monitoring sistem pendingin, pengecekan cooling tower dan chiller, pengolahan air, pengolahan limbah, proses industri kimia, pembangkit listrik, serta berbagai aplikasi perpipaan lainnya.
Pada sistem pendingin, misalnya, flow meter portable dapat digunakan untuk mengetahui apakah aliran fluida pendingin sudah sesuai dengan kebutuhan sistem. Data tersebut dapat membantu engineer mengevaluasi performa pompa dan distribusi fluida.
WUF 620 J juga dapat digunakan sebagai alat bantu untuk membandingkan hasil pengukuran dengan flow meter yang sudah terpasang. Dengan cara ini, pengguna dapat melakukan pemeriksaan terhadap indikasi perbedaan pembacaan pada sistem.
Flow Meter untuk Monitoring dan Troubleshooting
Dalam kegiatan maintenance, informasi mengenai flow sangat penting untuk mengetahui kondisi suatu sistem. Penurunan flow dapat menjadi indikasi adanya masalah pada pompa, valve, pipa, atau komponen lain dalam sistem.
Flowmasonic WUF 620 J dapat digunakan sebagai alat bantu troubleshooting karena pengukurannya dapat dilakukan langsung pada jalur pipa tanpa melakukan modifikasi permanen. Engineer dapat melakukan pengukuran di beberapa titik untuk membandingkan kondisi aliran.
Kemampuan ini membuat portable ultrasonic flow meter menjadi solusi praktis ketika perusahaan membutuhkan data aktual dari sistem perpipaan tanpa memasang flow meter permanen terlebih dahulu.
Spesifikasi Flowmasonic WUF 620 J
Flowmasonic WUF 620 J menggunakan prinsip pengukuran transit-time dengan velocity 0,01–12 m/s dan pengukuran dua arah. Resolution yang tercantum adalah 0,25 mm/s, sensitivity 0,003 m/s, response time 0,5 detik, dan akurasi ±1,0% of reading. Perangkat memiliki protection class IP66 dan operating temperature transmitter -40°C hingga +75°C.
Untuk kebutuhan komunikasi, tersedia output 4–20 mA, OCT, relay, RS485 Modbus, data logger, dan GPRS. Flowmasonic WUF 620 J juga mendukung berbagai satuan pengukuran seperti meter, ft, m³, liter, ft³, gallon, dan barrel.
Kesimpulan
Flowmasonic WUF 620 J Portable Ultrasonic Flow Meter merupakan solusi pengukuran flow yang praktis untuk kebutuhan industri dan pemeriksaan lapangan. Teknologi ultrasonic transit-time dan sistem clamp-on memungkinkan pengukuran dilakukan tanpa memotong pipa maupun menghentikan proses produksi.
Dengan desain portable, pilihan transducer untuk berbagai ukuran pipa, kemampuan membaca velocity, flow rate dan volume, serta dukungan komunikasi dan data logging, Flowmasonic WUF 620 J dapat digunakan untuk monitoring, troubleshooting, pengecekan kapasitas pompa, evaluasi sistem pendingin, hingga pemeriksaan performa sistem perpipaan.
Bagi industri yang membutuhkan alat ukur flow yang fleksibel dan mudah digunakan di berbagai titik, Flowmasonic WUF 620 J Portable Ultrasonic Flow Meter dapat menjadi salah satu pilihan untuk mendukung kebutuhan flow measurement secara praktis dan efisien.
